                        自力式微壓調節閥圖片



    自力式微壓調節閥




    • 閥門型號：ZZVP
      •

    • 通徑規格：DN15～DN100mm
      •

    • 結構形式：直通單座鑄造閥
      •

    • 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
      •

    • 公稱壓力：PN10、PN16
      •

    • 適用溫度：≤150℃
      •

    • 應用范圍：油品、化學品、液體儲罐的氮封系統中
      •

    • 產品特點：壓力穩定、精度高、密封性好，控制微小差壓
      •









	自力式微壓調節閥概述：




    自力式微壓調節閥采用平衡型單座閥，壓力穩定、*度高、密封性好，用于控*微小差壓。在運行中可任意對設定值進行調整，可廣泛應用于介質壓力不大于1.4Mpa工作溫度不大于120℃（或150℃），調壓范圍在0.14-7.2KPa無腐蝕性的氣體介質的閥后壓力（毫米水柱*），廣泛適用于各種油品、化學品、液體儲罐的氮封系統中。

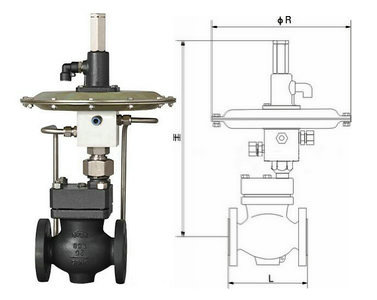

    自力式微壓調節閥結構圖


    自力式微壓調節閥應用：





    自力式微壓調節閥是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恒定的節能型產品，適用于各種工業爐燃燒統燃料氣體、石油在*品或油庫貯罐，保護氣體與熱處理保護氣體的微壓自動調節等場合。



    自力式微壓調節閥參數：







技術參數和性能



閥體
DN15~100mm PN1.6 4.0MPA 材質WCB CF8 CF8M



閥蓋
材質WCB CF8 CF8M 壓力平衡元件:膜片+彈簧 材料:彈簧304



膜片
丁晴橡膠:-40-120℃ 氟橡膠:-20-150℃ 乙丙烯橡膠:-50-150℃







執行機構(指揮器)



模盒用A3鋼板沖壓成型



膜片 丁睛橡膠 氟橡膠 乙丙烯橡膠



彈簧304 闊芯304 閥座304 閥桿304



有五種可調壓范圍一種規格型號的執行機構



拆裝交換便捷，調節方便

    自力式微壓調節閥工作原理：





    該閥采用大膜片執行機構輸出力大穩定，對壓力流量微小變化極其敏感，控**度很高，閥芯采用單座流開(高進低出)設計，在閥蓋處(和閥體連接處)安裝有平衡膜片(起到閥前壓力平衡，消除不平衡力)閥后壓力經取壓管進入薄膜執行機構，同薄膜執行機構調節彈簧相比較，壓力達不到設定值(調節壓縮執行機構彈簧)閥后壓力則變大，反之則變小。

    自力式微壓調節閥流量系數：







額定流量系數、噪音衡量系數、允許壓差



公稱通徑
DN(mm)
15
20
25
32
40
50
65
80
100



額定流量系數
Kv
4
6.3
8
16
20
32
50
80
25



流量特點


快開






公稱壓力
PN

1.6Mpa






噪音衡量系數Z值
彈簧

1Cr18Ni9






波紋膜片
丁晴橡膠
氟橡膠

乙丙烯橡膠



工作溫度
-40-120℃
-20-150℃

-50-150℃
