    氣動固定式球閥






                        氣動固定式球閥圖片



    氣動固定式球閥




    • 閥門型號：Q647F，Q647H
      •

    • 通徑規格：DN50～DN500
      •

    • 結構形式：兩段式鑄造閥體
      •

    • 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
      •

    • 公稱壓力：PN10、PN16、PN25、PN40、PN64
      •

    • 適用溫度：-40℃ - 425℃
      •

    • 應用范圍：石油化工、燃氣設備、電力裝備、環保水處理
      •

    • 產品特點：可用于高壓和大口徑的各種管路上
      •










    氣動固定式球閥概述：


    氣動固定式球閥一般為法蘭連接，且球體是固定的，采用上下閥桿固定閥芯(軸支式)和可動密封座設計，


    關閉時，在介質壓力的作用下，球體不會產生位移，耕作更穩定，


    常用于高壓和大口徑的各種管路上。氣動固定式球閥通常與球體連接在一起的上下軸上，


    裝有滾動軸承或滑動軸承，以減少啟閉時軸頸的摩擦力，減小操作力矩，在各行業得到廣泛的應用。

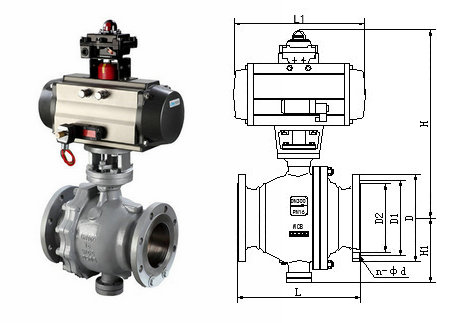

    氣動固定式球閥結構圖


    氣動固定式球閥應用：


    氣動法蘭固定式球閥大多數采用法蘭連接，適用于長輸管線和一般工業管線，


    其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，


    用于截斷或接通管路中的介質，選用不同的材質，


    可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質，


    廣泛應用于石油化工電力水利等行業。
    氣動固定式球閥參數：









公稱通徑
DN15～DN200(mm)



公稱壓力
PN1.6、2.5、4.0、6.4MPa



連接形式
法蘭式



結構形式
兩段式鑄造閥體



驅動方式
氣源控*(壓縮空氣4-7bar)



使用溫度
-40℃～425℃



控*形式
開關型(開關兩位控*)、調節型(4～20mA信號)



閥體材質
碳鋼WCB、不銹鋼304、316、316L



密封材料
PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)



    氣動固定式球閥可選功能：









驅動方式
壓縮空氣(可帶手輪)



供氣壓力
0.4-0.7mpa



氣源接口
G1/4"、G1/8"、G3/8"、G1/2"



環境溫度
-30～+70℃



作用形式


    單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)


    雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)



可選附件
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
