    電動籠式調節閥圖片

    電動籠式調節閥

    • 閥門型號:ZDLM
    • 通徑規格:DN25~DN300mm
    • 結構形式:直通鑄造球型閥
    • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
    • 公稱壓力:PN16、PN40、PN64
    • 適用溫度:-17℃-450℃(具體見產品詳情)
    • 應用范圍:氣體、液體、蒸汽等介質
    • 產品特點:不平衡力小,可調比大,振動小,互換性好
    電動籠式調節閥概述:

    電動籠式調節閥是一種壓力平衡式調節閥,閥體內部采用套筒導向的*導式閥芯,閥芯上開有平衡孔,減小不平衡力,可調比大,振動小,互換性好,可適用于大部分單、雙座閥的應用場合,但不適用于有顆粒及較臟污介質,是使用*為廣泛的一種控*閥類型。

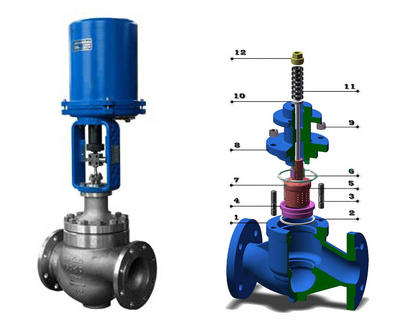

    電動籠式調節閥結構
    電動籠式調節閥特點:

    電動籠式調節閥上開有窗口用于決定流量與流量特性,獨特的對稱多孔籠式閥瓣,更加有效的控*噪音及氣蝕,不但適合更多要求苛刻的工況,更可量身定做各種流量系數,滿足客戶更*細致的工藝要求,廣泛使用控*氣體、液體、蒸汽等介質。

    電動籠式調節閥參數:


    閥體
    形      式 直通鑄造鐵球型閥
    公稱通徑 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
    公稱壓力 PN16、40、64bar
    法蘭標準 JB/T79.1-94、79.2-94等
    材      料 鑄鋼( ZG230450)、不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
    上  閥  蓋 標準型:-17-230℃  散熱型:230-450℃  低溫型:-60--196℃  波紋管密封型:-40-350℃
    閥蓋形式 螺栓壓緊式
    填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

    閥內組件
    閥芯型式 壓力平衡式閥芯
    流量特性 等百分比特性和線性特性
    材      料 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

    電動執行機構參數:

    執行機構
    型      式 381 LSA-08 381 LSA-20 381 LSB-30 381 LSB-50 381 LSC-65 381 LSC-99 381 LSC-160
    活塞直徑 381 LXA-08 381 LXA-20 381 LXB-30 381 LXB-50 381 LXC-65 381 LXC-99 381 LXC一160
    輸出力推(N) 800 2000 3000 5000 6500 10000 16000
    **行程L(mm) 30 60 100
    工作速度( mm/s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0
    主要技術參數 電源電壓:220W50Hz輸入信號:4-20mA或1-5V.DC輸出信號:4-20mA.DC
    防護等*:相當IP55 隔爆標志:Exd|| BT4 手操功能:手柄
    環境溫度:-25 +70℃ 環境濕度:≤95%
